WebGL 简介

WebGL 中有两个重要概念：顶点着色器 ( Vertex Shader) 、片元着色器 ( Fragment Shader )

着色器用于 GPU 绘图，其中顶点着色器用于绘制图形的边框，片元着色器用于给图形染色，其基本工作流程如下：

// 创建 WebGL 上下文
const canvas = document.querySelector("#canvas");
const gl = canvas.getContext("webgl");

// 创建着色器 ( Shader )
const vertex = `
  attribute vec2 position;

  void main() {
    gl_PointSize = 1.0;
    gl_Position = vec4(position, 1.0, 1.0);
  }
`;

const fragment = `
  precision mediump float;

  void main()
  {
    gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);
  }
`;

// 实例化着色器 ( Shader ) 对象
const vertexShader = gl.createShader(gl.VERTEX_SHADER);
gl.shaderSource(vertexShader, vertex);
gl.compileShader(vertexShader);

const fragmentShader = gl.createShader(gl.FRAGMENT_SHADER);
gl.shaderSource(fragmentShader, fragment);
gl.compileShader(fragmentShader);

// 连接到 Program
const program = gl.createProgram();
gl.attachShader(program, vertexShader);
gl.attachShader(program, fragmentShader);
gl.linkProgram(program);
gl.useProgram(program);

// 数据写入缓冲区
const points = new Float32Array([-1, -1, 0, 1, 1, -1]);
const bufferId = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, bufferId);
gl.bufferData(gl.ARRAY_BUFFER, points, gl.STATIC_DRAW);

// GPU 读取缓冲区数据
const vPosition = gl.getAttribLocation(program, "position"); // 获取顶点着色器中的position变量的地址
gl.vertexAttribPointer(vPosition, 2, gl.FLOAT, false, 0, 0); // 给变量设置长度和类型
gl.enableVertexAttribArray(vPosition); // 激活这个变量

// 开始着色绘制
gl.clear(gl.COLOR_BUFFER_BIT);

// 声明绘制的是三角形
gl.drawArrays(gl.TRIANGLES, 0, points.length / 2);

WebGL 的基本单元

WebGL 的基本单元是图元，相当于 RGB 中的三原色的地位。

WebGL 支持的图元类型有 7 种，分别是:

gl.POINTS: 点
gl.LINES: 线段
gl.LINE_STRIP: 线条
gl.LINE_LOOP: 回路
gl.TRIANGLES: 三角形
gl.TRIANGLE_STRIP: 三角带
gl.TRIANGLE_FAN: 三角扇

坐标系

不同于 HTML 、 Canvas 、 CSS 的左上角为坐标原点 X 轴从左向右， Y 轴从上向下， WebGL 采用的是中心点为坐标原点，并且 Y 轴是从下向上。

由于坐标系不同，在 Canvas 绘制 WebGL 时常常遇到坐标系转换问题，一个不注意就容易导致 bug 。

所以在进行开发之前，往往会预先统一坐标系原点，对 Canvas 进行坐标系改造，使其原点也在画面中央:

const canvas = document.querySelector('canvas');
const ctx = canvas.ctx;

const ctxWidth = canvas.width;
const ctxHeight = canvas.height;

// 进行坐标系转换
// 处理原点位置
ctx.translate(ctxWidth / 2, ctxHeight / 2);
// 反转 Y 轴方向
ctx.scale(1, -1);

向量

向量即为 N 维空间中的有向线段，这里需要理清几个问题:

向量可以任意平移，不改变这个向量: 说明了向量的原点是可以随意改变的，不影响向量及其计算。
- 一般认为这是一维向量的扩展，比如 2 + 5 ，就是先走 2 单位，再走 5 单位。
向量相加时，可以视为两个向量起点与终点相连，最终形成的从起点到终点的有向线段。
向量乘以一个常数时，等于各个维度均会被放大常数倍。
单位向量是某个维度（方向）上的最小向量，其在其他维度的投影长度为 0 ，即单位向量垂直于其他所有的面。
由于单位向量存在，所以向量的各个坐标轴（维度）必然互相垂直，否则不存在单位向量。
向量本质上是不同的单位向量进行缩放后，相加得出来的有向线段，其值受各个单位向量影响，只要单位向量改变，则向量值也会改变。

上述的坐标系变化，可以视为单位向量发生变化， Y 轴单位向量从 j 变为 -j 。

/**
 * 基础向量类
 */
class Vector {
  private x: number;
  private y: number;

  constructor(x: number, y: number) {
    this.x = x;
    this.y = y;
  }

  /**
   * 向量长度
   */
  get length() {
    return Math.hypot(this.x, this.y);
  }

  /**
   * 向量与 X 轴夹角
   */
  get dir() {
    return Math.atan2(this.y, this.x);
  }

  /**
   * 向量旋转
   */
  rotate(dir: number) {
    const { x, y, length: len } = this;

    const cosDir = len * Math.cos(dir);
    const sinDir = len * Math.sin(dir);

    this.x = x * cosDir + y * -sinDir;
    this.y = x * sinDir + y + cosDir;
  }

  /**
   * 判断向量是否平行
   */
  parallel(v: Vector) {
    return this.x * v.y === this.y * v.x;
  }

  /**
   * 判断向量是否垂直
   */
  perpendicular(v: Vector) {
    return this.x * v.x + this.y * v.y === 0;
  }
}

const v = new Vector(3, 4)

// 向量的 x 可以根据 length 与 dir 计算
const x = v.length * Math.cos(v.dir);

// 向量的 y 可以根据 length 与 dir 计算
const y = v.length * Math.sin(v.dir);

矩阵

简单来说，矩阵通常代表一个线性变换。

const matrix = [
  [1, 1],
  [1, 0],
]

以列为单位，可以拆分为 [ matrix[0][0], matrix[1][0] ] 和 [ matrix[0][1], matrix[1][1] ] ，这就是线性变换后，向量的单位向量（基向量）。

基向量的变化也会让向量随之变换，比如有 [ x, y ] 的向量，进行 matrix 变换后，新的向量为:

const v1 = [
  x * matrix[0][0],
  x * matrix[1][0],
]

const v2 = [
  y * matrix[0][1],
  y * matrix[1][1],
]

// v = v1 + v2
const v = [
  x * matrix[0][0] + y * matrix[0][1],
  x * matrix[1][0] + y * matrix[1][1],
]

同理，矩阵相乘，就是先应用一个线性变换，再应用另一个线性变换，所以往往称为复合变换。

从计算角度上看，就是对于一对基向量，进行线性变换。

例如有以下矩阵:

// 剪切矩阵
const shearMatrix = [
  [1, 1],
  [0, 1],
]
// 旋转矩阵
const rotateMatrix = [
  [0, -1],
  [1, 0],
]

shearMatrix * rotateMatrix 变换过程如下:

// 矩阵进行左结合，即先进行 rotateMatrix 变换，再进行 shearMatrix 变换

// 记复合变换后的 X 轴单位向量为 i
// 记复合变换后的 Y 轴单位向量为 j

// 先计算 i
// const i = shearMatrix * [ rotateMatrix[0][0], rotateMatrix[1][0] ]

const ix = rotateMatrix[0][0]
const iy = rotateMatrix[1][0]

const i1 = [
  // 0 * 1 = 0
  ix * shearMatrix[0][0],
  // 0 * 0 = 0
  ix * shearMatrix[1][0],
]
const i2 = [
  // 1 * 1 = 1
  iy * shearMatrix[0][1],
  // 1 * 1 = 1
  iy * shearMatrix[1][1],
]

// i = i1 + i2
const i = [
  1,
  1,
]

// 再计算 j
// const j = shearMatrix * [ rotateMatrix[0][1], rotateMatrix[1][1] ]

const jx = rotateMatrix[0][0]
const jy = rotateMatrix[1][0]

const j1 = [
  // -1 * 1 = -1
  jx * shearMatrix[0][0],
  // -1 * 0 = 0
  jx * shearMatrix[1][0],
]
const j2 = [
  // 0 * 1 = 0
  jy * shearMatrix[0][1],
  // 0 * 1 = 0
  jy * shearMatrix[1][1],
]

// j = j1 + j2
const j = [
  -1,
  0,
]

// 最终复合后的矩阵为:
[
  [1, -1],
  [1, 0],
]

对于行列式来说，行列式就是求 i 与 j 围成的平行四边形的面积，以上述复合矩阵为例，可以视为 [1, 1] 与 [-1, 0] 围成的面积，为了方便计算面积，可以平移 [-1, 0] 为 [1, 0] ，所以向量围成的面积就是 1 * 1 = 1 。

当然，也有更加学术的计算方式，那就是计算 ad - bc ，也就是 1 * 0 - -1 * 1 = 0 - -1 = 1 ，通常我们会用这个式子进行计算，但是它并不好理解为什么这么算，所以在抽象领域更加倾向于声明其象征意义，而不是如何计算。

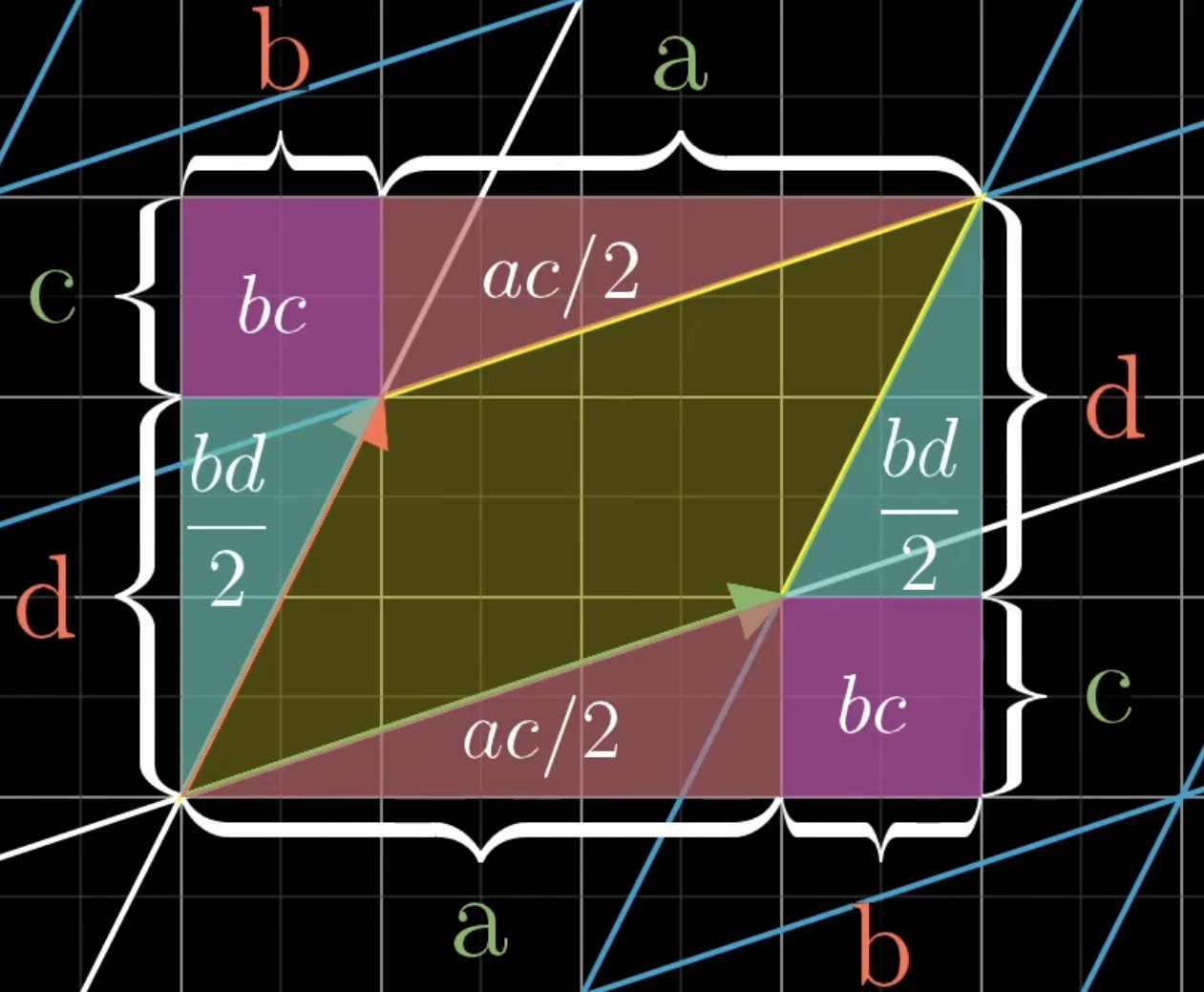

如果想要知道如何计算的话，可以参考如下图所示，通过大矩形面积，减去边缘的三角形、矩形的面积，就可以得到最终的算式。

严格意义来说，行列式是向量围成的面积这一说法并不准确，因为行列式可以为负数与 0 ，这里的负号主要表示 X/Y 发生了翻转。

以传统的平面直角坐标系为例， X 为从左向右， Y 为从下向上，通常我们会认为， X 在 Y 的左边（看正数轴围成的角度较小的角确定的方向），而行列式的符号正是表现了这一关系是否发生了翻转，即当行列式值为负数时，指 X 位于 Y 的右边，面积为行列式的绝对值。

当行列式的为 0 时，表示维度发生了坍缩，由 N 维坍缩到 N - k 维，具体坍缩了多少并不能直接从行列式值中看出，因为乘法的计算过程中只要有一个为 0 ，则值为 0 。
